RWU55-F-V3-G2 - carucior mobil ce apartine familiei de ghidaje liniare RUE55. Sunt ghidaje liniare cu 4 randuri de role recirculabile. Contin un numar maxim de role (deci sunt fara colivie), ceea ce confera o rigiditate ridicata si o capacitate de incarcare foarte mare. Caruciorul lucreaza cu sina TSX55-E.
Caracteristici :
RWU - carucior mobil din familia RUE
55 - marimea 55
F - versiunea F (nu aduce modificari fizice fata de versiunea E, ci doar modificari interne de nomenclatura si generatie)
V3 - clasa de prestrangere V3 - clasa standard
G2 - clasa de precizie G2 - clasa standard

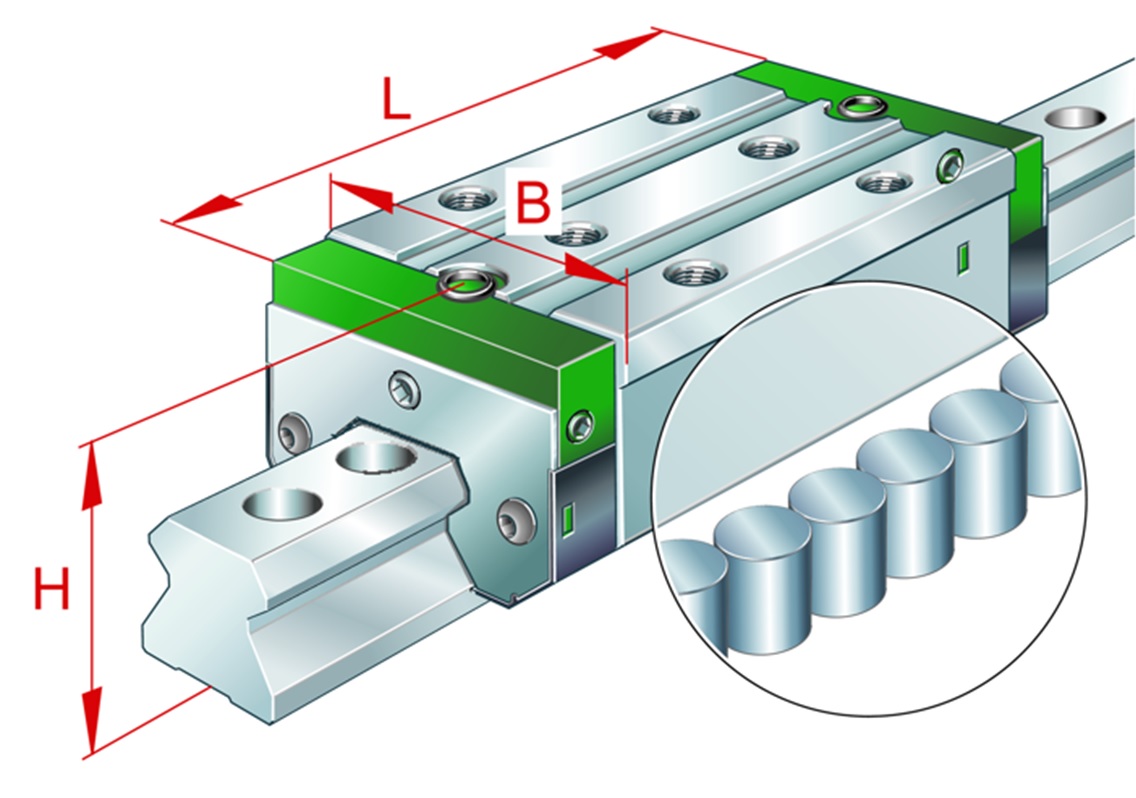

H - inaltimea ansamblului carucior + sina - 70 mm
B - latimea caruciorului - 140 mm
L - lungimea caruciorului - 172.7 mm
C - sarcina de baza dinamica - 136 kN
C0 - sarcina de baza statica - 320 kN
M0x, M0y, M0z - momente statice pe axele X, Y, Z - 3287 / 7404 / 6667 Nm
masa: 5.458 kg
producator: INA
link catre pagina producatorului :
https://medias.schaeffler.hu/en/product/linear/linear-guidance-systems/monorail-guidance-systems/roller-monorail-guidance-systems/carriages/rwu55-f/p/1957836?text=RWU55-F
